SDGS70\127B（A）

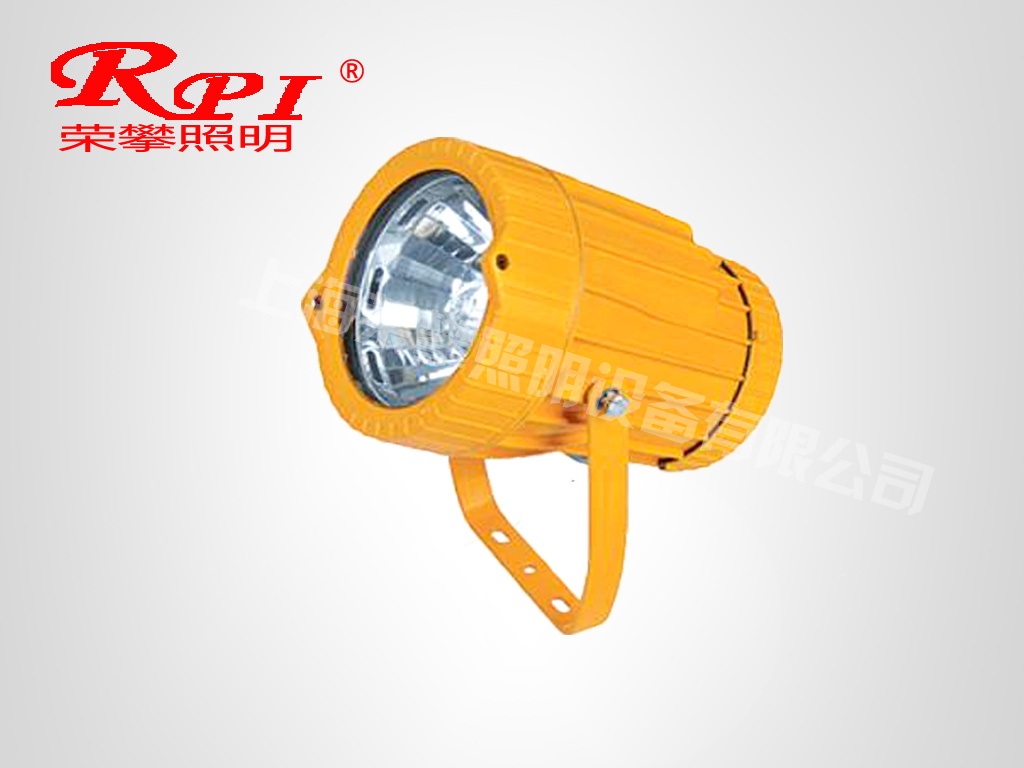

SDGS70\127B（A）矿用隔爆型投光灯

适用场所：

●广泛适用于煤矿易燃易爆场所和各种室内外作业、施工现场及装置、设施的大范围投光照明需要。

性能特点：

● 隔爆型防爆形式，能在煤矿易燃易爆场所安全工作。
● 采用高强度气体放电灯作光源，光效高、寿命长，平均使用寿命可达10000小时。
● 外壳采用特殊轻质合金材料，强度高，抗冲击性能好。
● 优良的结构设计和最新的表面处理工艺，防水、防尘，确保灯具在各种恶劣环境中可靠工作。
● 重量轻，体积小，安装简单方便，可采用座式、壁挂式、吊顶式等多种安装方式。

安装使用：

●根据工作现场的实际需要确定灯具及镇流器箱的安装位置和方式，再根据镇流器箱到127V电源接点的距离准备相应长度的Φ8～Φ14 mm三芯电缆线。
●打开镇流器箱端盖，旋松镇流器箱电缆引入口的压紧螺母，将灯具电缆线、电源电缆线分别穿过压紧螺母引入到镇流器箱内部接线端子处，按箱内标识接好电缆，再旋紧电缆压紧螺母，盖上镇流器箱盖。
●将镇流器箱输入电缆线的另一端按防爆要求接通127V电源即可照明。
●旋松灯头支架底部的螺钉，可将灯头支架左右360°旋转调节照明方位；松开灯头支架侧面的螺钉，可上下调节灯头选择照明角度，再将螺钉拧紧固定。
●更换灯泡时，用合适的螺丝刀或其它工具插入前盖侧面两个凸起部位的孔内旋下前盖，再旋下坏灯泡，将新灯泡旋在灯座上，再用上述办法将前盖旋紧。

注意事项：

●安装及维护灯具时，必须先断开电源。
●使用时，灯具表面有一定的温升，属正常现象；透明件中心温度较高，不得触摸。

技术参数：

参数名称
额定电压 ：AC127V
额定功率： 70W
防护等级： IP65
防腐等级 ：WF2
绝缘等级： I
进线口螺纹： G3/4
引入电缆： Φ8-φ14mm
重量： 4.5kg

品质保证：

感谢购买荣攀公司的产品，公司先后通过ISO9001质量体系认证、产品自购买之日起3年内（光源保1年），在正常使用情况下，产品出现任何故障由本公司负责维修（免材料费和修理费），3年后只收取成本费。
