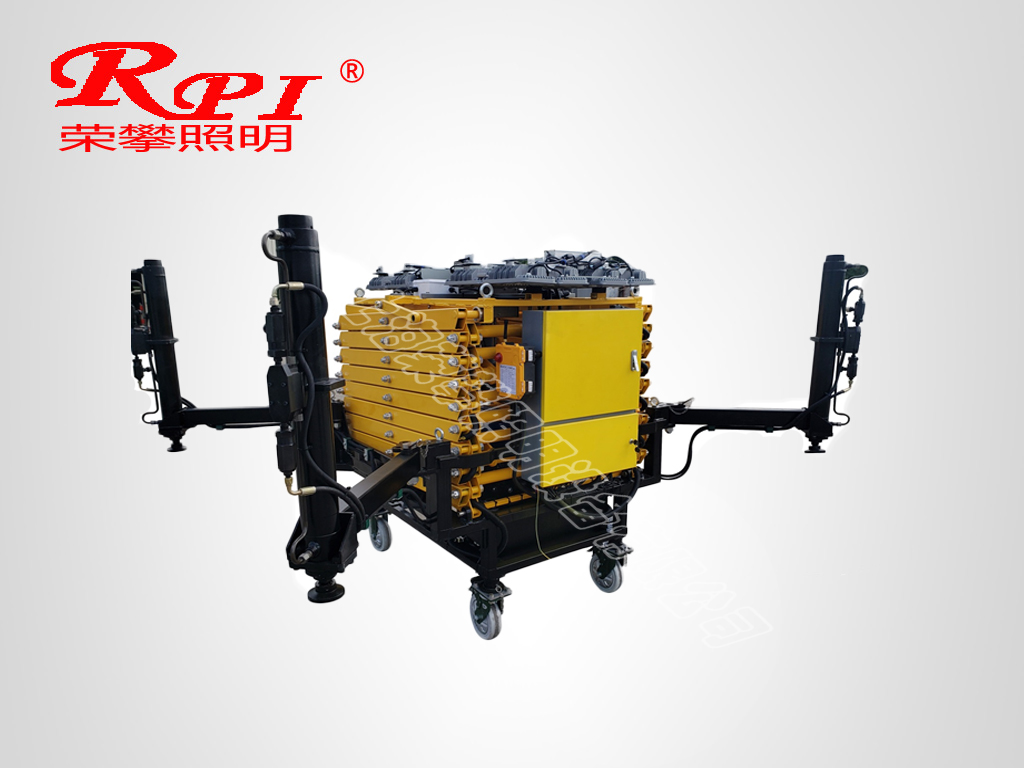

SPW6131 剪叉式移动照明灯塔

SPW6131 剪叉式移动照明灯塔

SPW6131 剪叉式移动照明灯塔

SPW6131 剪叉式移动照明灯塔

1、灯头采用4×550W   LED光源,免维护, 即开即亮.垂直升高≥10米、升降杆要为可折叠式。

2、灯头可自动水平转动0-368度,垂直上下转动0-135度,可满足不同照明需求。

20m处灯头正下方确保照度达200lx以上,可满足应急指挥的正常工作。

3、确保抗风等级不低于8级,安全有保障。

4、灯具收起高度2.2米以下(含皮卡车底盘高度),满足部分村庄、桥洞、地下停车库2.2米限高,避免在应急救援路上因为超高而绕路行驶,满足应急救援快速响应。

5、配有可视化操作面板, 简单方便,集成能够启动发动机、控制灯具 亮灭、发动机/市电供电切换、灯头云台转动、USB/点烟器输出、市电输出、ipad架功能, 可有效的解决电源转换问题,

6、液压系统配有可远程操作的遥控器,可以控制灯具的自升降装卸、剪叉升降功能,遥控距离30m,满 足现场边指挥边操作。

7、皮卡车自动装卸、同时还满足中小型货车的自动装卸,

8、多种 运输方式( 叉车、吊车、人力推行),满足应急现场环境照明各种地形挪位需求。9、该灯具还可以选配第二组照明灯、必须要留有位置和接口,可选配远程视频传输模块。10、重量≤750 Kg

11、要采用全自动液压系统,剪叉式升降结构。

12、收起尺寸1399*1268*1398 mm(不含行走轮)。

13、发电机要采购国际知名品牌4冲程风冷汽油机。

14、油箱容量≥28L、可连续工作时间≥12 h

15、功率≥5 KW

16、标准插座输出3×10A



本公司结合市场需要,最新研制开发出移动智能照明平台,

产品主要适用于电力、铁路、公安、消防、油田,石化,冶金

等各行业、各警种,大型施工作业、抢险救援、巡防演练等大面积场所

照明.

结构特性:

自动装卸 本产品能够同时满足皮卡和中小型货车自动装卸,避免叉车

或吊车装卸,快捷,高效,安全,经济.

高机动 能够同时满足叉车、 吊车、人力拖行等多种移位方式整体高

1.4,皮卡车装车高度2.2米以下,满足部分村庄、桥洞、地下停车

2.2米限高,避免超高绕路行驶满足应急救援快速响应。

照射范围广 平台升起高度约10,可水平旋转0-358,竖直旋转0-

135,在此范围内任意改变照射角度,照射最远距离可达220.

操作简单 配有集成化可视操作面板控制开关,控制显示屏,集成于

同一面板上同时配有无线遥控器,控制灯具的自升装卸、剪叉升降功

,遥控距离30m, 满足现场指挥操作的方便性。

进口发电机组 采用进口军工级发电机,电启动、低噪音,高可靠,使用维护方便.

安全性:

以下为一般性安全性要求:

操作不当会引起产品损坏或者严重伤亡。 使用前,为避免损坏产品或

引起伤亡,请务必在操作前阅读并理解此说明书内容和警告。

请勿将手册从产品中移出,确保说明书附带在产品中。

确保操作人员已接受过专门的必要的培训,能胜任此工作,且已阅读

并理解了说明书内容。

产品工作状态,请勿触摸任何车体内部可能带电的部位,如发电机、

电缆、接线端子。 产品在工作状态确保控制箱门处于关闭状态。 无人看管时,确保箱门被锁上。

本产品的升降平台部件可升至数米液压支腿部件可以展开,请保证

产品工作范围(面积和高度)内没有障碍物。

产品内部有电缆和电路,请勿随意清洗。

产品有任何部分有损坏或缺失部件,立即停止使用。 必须进行维修,

确保产品完好后才能启动使用。

产品运行中请勿断开电缆,拆开防护部件、灯具或控制箱。 确保所有

保护如控制箱及遥控器上的紧急制动开关有效。 当产品在升降过程出现危险时,应立即按下红色“紧急制动控制按钮”。

产品中灯盘,云台、升降平台、发电机安装固定的链接螺栓、螺母等

紧固件需经常进行检查维护。 在产品使用前必须再检查一次,确保

无零件松动,缺失后方可使用。

本产品发电机工作时,会产生噪音,7米处约70db.如有必要,请准备耳罩。

产品工作时,某些部件会产生高温,如灯盘,发电机排烟管,液压油箱等,请勿触摸。





请勿将身体部位靠近容易夹伤的缝隙处如升降平台的剪叉缝隙。

本产品需在通风环境中使用。 密闭环境使用本产品,可能造成无法启

,请确保环境空气的畅通。 产品工作中,发电机组会产生废气,废烟,如有必要请做好防护措施。

产品使用时,严禁车体脱离地面后升起操作灯具升降杆严禁在液压

支腿未支撑状态或未调平状态就升起平台。 以及严禁在平台升起状态时,就收起液压支腿。 未按规定操作可能会出现灯塔倾倒的安全隐患。

本产品必须用的物质可能对健康产生影响,如汽油、机油,液压油。

请使用合适的容器盛放此类物质。 使用这些物质后如需处理需要按规定处理,详细请按当地规定或法则处理,避免造成环境污染。

每次使用前检查滑动轨道处是否有灰尘、砂砾,树叶等障碍物。 如有,

需及时清理,以免影响平台的升降的平稳性。

不得随意改装本产品,因产品改装导致产品的安全事故,本公司不负责任.

以下为主要部件安全性要求:

1,发电机组:

·发电机是供电设备,操作不当可产生触电危险。 请确保操作发动机人员务必已阅读本说明书并理解其内容和警告。

启动发电机前请确保使用的燃油、机油型号正确。 型号不对可能损坏发电机。

禁止在发电机运转时添加燃油或机油。

发电机运转中,排烟管和消音管会产生高温并排除废气和废烟,

不要触摸防止烫伤。

需要维修或检查发电机时确保发电机已关闭。 当发电机运转时,

止将身体任何部分接触到发电机电缆的裸露部分,裸露部分可能带电。



为防止发电机发生火灾,请准备BC类或ABC类专用灭火器 请勿只用

A类或B类灭火器.

发电机仅可连接与其相符的电压、频率,负载的电气设备。 任何不冗

配的设备,可能损坏发电机或电气设备。

补给燃油时要先关闭发电机切勿在吸烟或明火附近补给燃油。

2,升降平台

升降平台操作不当会引起产品损坏或伤亡。 请确保操作平台的人员

务必已阅读本说明书并理解其内容和警告。

升降平台以液压为动力请确保经常检查液压油箱、液压油管,液压

泵站等组件功能正常无损坏,、无漏油等问题。

升降平台升到最高位时有轻微晃动属正常现象。 但晃动幅度过大,

则需进行检查是否有异常情况。

升降平台会升至数米高确保其高度范围内无高压电线、树枝等,

保使用安全。 升降平台在升降过程中,应该密切注意周围环境,防止

灯头撞击或是挂碰到电线、横梁、树枝等周边及高空事物。

升降平台未下降到底禁止收起液压支腿,禁止移动升降平台。

渠作人员在升降平台时,应站在液压支腿范围外但距离不应过远,

个能超出操作人员的视线要密切观察平台升降状态,以免发生危险

3,液压支腿:

液压支腿以液压为动力不当操作会损坏液压系统。

股压支腿的油管,液压锁 调速阀等要经常检查确保无损坏龙浦

油问题。

广紫调整液压支腿上液压阀件的旋钮.以免功能出现异常.

液压支腿展开范围内不许有人员或者任何异物,防止压住异物或人员。

确保液压支腿支撑地面结实、无松软或塌陷,必要时应加垫板保证

平台工作时始终处于水平状态。

一键全伸或全收液压支腿过程中,应注意观察平台的水平度倾斜略

明显时,应先点动对应支腿按钮,把平台调平后,方可继续全申或全

收液压支腿。

点动液压支腿按钮时,且勿持续升或降单个液压支腿,以免单个支腿

受力过大造成损坏,或造成平台倾倒。

4,蓄电池:

蓄电池正负极反接,可引起事故。 启动发电机前,确保发电机的蓄电

池接线正确。蓄电池内含硫酸如发生意外不慎接触到皮肤、 眼睛,请立即用水清洗。

蓄电池会在发电机运行时充电若长期不用蓄电池每个月需充电维

护至充满状态充电请使用海洋王专用充电器。

5,运输过程:

运输不当可能造成产品损坏或事故。运输车辆必须满足足够的载荷,确保运输过程中的安全性、稳定性。

运输前请确保升降平台和灯盘已下降到位,处于复位状态,液压支腿

已经收起并被安全销锁定。

运输过程中应该用至少两条汽车捆绑带将两边的灯盘绑紧避免运输过程灯盘晃动,造成连接部位松动或损坏。

除了用捆绑带固定升降平台外还须用木块等挤在平台和运输车辆尾板、及前面护栏之间,避免运输中平台前后窜动。

运输过程应保持车速平稳严禁急刹急停。
